Glob Ventile
Das Kugelventil, das weltweit am häufigsten in Installationen verwendete Ventiltyp, verfügt über verschiedene Arten von Dichtungsmethoden.
Druckluftkugelventil
Bei Druckluftventilen erfolgt die Abdichtung durch das Auflegen eines metallischen Verschlusselements, des so genannten Stopfens, auf eine Metallscheibe, um das Ventil abzudichten. Das Abdichtungssystem ist also metallisch.
Metallbalgdichtungskugelventil
Die Wellendichtungssysteme dieser Ventile sind mit rostfreien Stahlbalgen ausgestattet. Dabei wird das Abdichtungssystem nach außen von der Zapfenlagerung des Ventils durch ein Keil-Balg-Stab-System zwischen Deckel und Gehäuse unterstützt. Zur vorübergehenden Lösung von Problemen, die am Balg auftreten können, gibt es zudem eine Sperrmittelanordnung gegen Leckagen.
Kolbenkugelventil
Das Abdichtungssystem der Kolbenventile ist metall-elastisch. In diesen Ventilen befinden sich zwei Ringe mit einer elastischen Ringform sowie ein Kolben, der zwischen ihnen sitzt. Dieser Kolben fungiert als Verschlusselement. Die Kolben werden von Druckringen umschlossen, die von den Deckelmutterndrücken radial umgeben sind. Die Abdichtung erfolgt durch diesen Druck. Aufgrund der Verschlussform des Kolbens werden auch Ablagerungen und Schmutz, die im System entstehen können, anders als bei anderen Kugelventilen beseitigt.

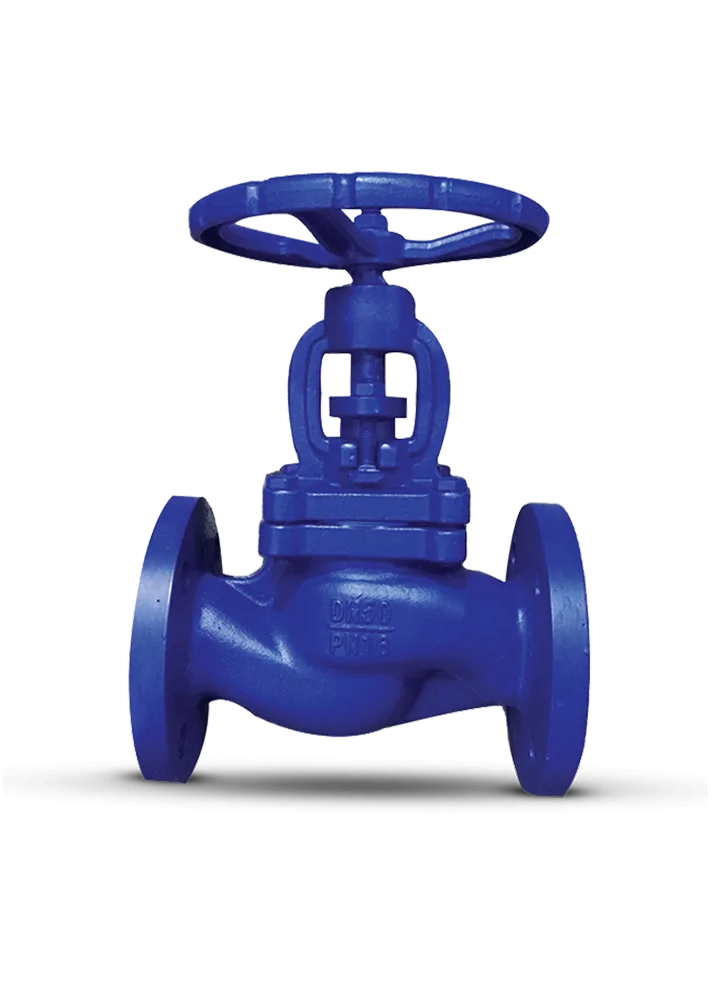

Truevalve Glob Ventil
- Zapfen: AISI 304 - AISI 316
- Gehäusematerial: GG25 - GGG40
- Deckelmaterial: GG25 - GGG40
- Handrad: GG20
- Arbeitstemperatur: -10 °C / 220 °C
- Druckklasse: PN16
Truevalve Metallbalgdichtungskugelventil
- Zapfen: AISI 304 - AISI 316
- Gehäusematerial: GG25 - GGG40
- Deckelmaterial: GG25 - GGG40
- Handrad: GG20
- Arbeitstemperatur: -10 °C / 220 °C
- Druckklasse: PN16 - PN25 - PN40
