Absperrklappen
Wir haben zwei Arten von Schmetterlingsventilen auf Lager, Wafer und Lug Typen. Der wichtigste Unterschied zwischen diesen beiden Typen von Schmetterlingsventilen ist die Art der Verbindung zu den Leitungen. Bei Lug-Typ-Schmetterlingsventilen hat jede Flanschplatte ihre eigenen Schrauben, sodass das Ventil gereinigt, inspiziert und repariert werden kann, ohne das System vollständig abzusperren. Andererseits sind Wafer-Typ-Schmetterlingsventile mit Hilfe von Zapfen an den Flanschen angeschlossen. In diesem Fall ist es nicht möglich, das Ventil zu reinigen, inspizieren und reparieren, ohne das System vollständig abzusperren.
Unsere Schmetterlingsventilprodukte
- Anschlusstyp: Wafer, Lug
- Unsere Dichtungsarten: EPDM-NBR-TEFLON - VITON
- Unsere Klappenarten: Nickel-AISI304 - AISI316 - Teflonspindel: AISI 420
- Unsere Ventilsteuerungstypen: Pneumatisch betätigt - Elektrisch betätigt - Getriebebox - Handbetätigt
- Maximaler Betriebsdruck: 16 bar

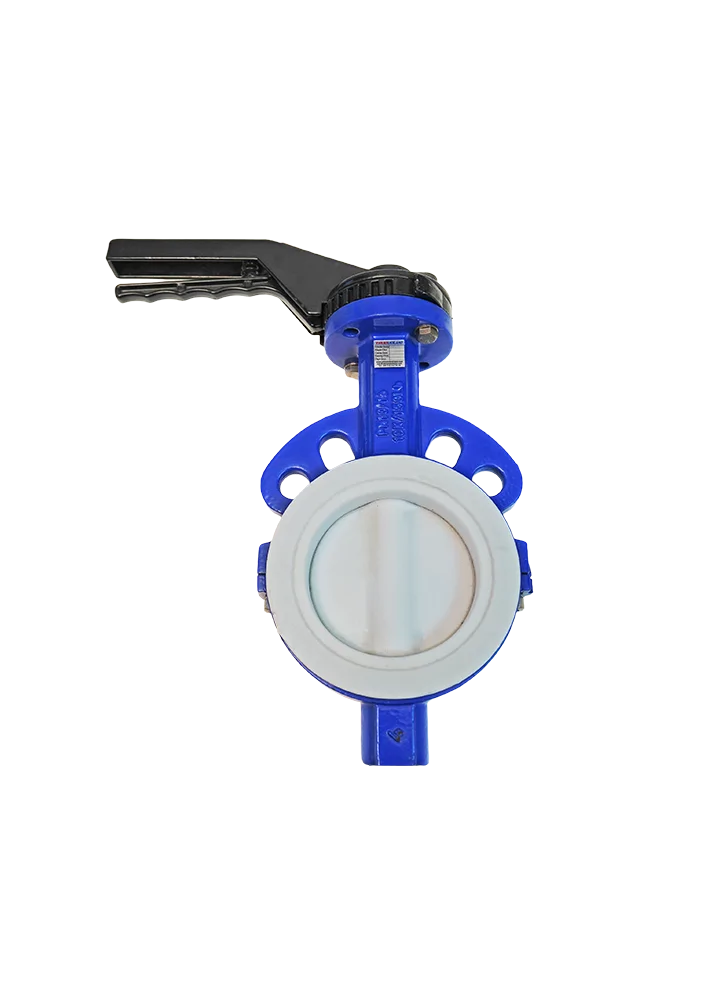

Truevalve Teflon Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE
Gehäusematerial: GGG40
Klappe: PTFE
Maximale Betriebstemperatur: 180 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Wafer Typ Schmetterlingsventil
Spindel: AISI 420
Dichtung: EPDM - NBR - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Wafer Typ PTFE Dichtung Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 180 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Lug Typ Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Wafer Typ Getriebebox Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Lug Typ Getriebebox Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Truevalve Wafer Typ Elektrisch betätigt Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Aktuator: 220V - 24DC
Truevalve Lug Typ Elektrisch betätigt Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40 - GG25
Klappe: GGG40 - AISI304 - AISI316
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Aktuator: 220V - 24DC
Truevalve Doppelflansch Schmetterlingsventil
Spindel: AISI 420
Dichtung: PTFE - NBR - EPDM - VITON
Gehäusematerial: GGG40
Klappe: GGG40 - Edelstahl
Maximale Betriebstemperatur: 120 °C
Maximaler Betriebsdruck: 16 bar
Schmetterlingsventile: Design, Funktion und Anwendungen
Schmetterlingsventile sind eine vielseitige Ventilart, die zur Durchflussregelung in Rohrleitungen verwendet wird. Sie leiten ihren Namen von dem Design des scheibenförmigen Deckels ab, der an einen Schmetterlingsflügel erinnert. Diese Ventile werden häufig in Niederdrucksystemen und großen Rohrdurchmessern verwendet, da sie schnell geöffnet und geschlossen werden können und eine kompakte Bauweise haben.
Design und Funktionsprinzip von Schmetterlingsventilen
Die grundlegenden Komponenten eines Schmetterlingsventils sind eine Scheibe, eine Spindel und ein Gehäuse. Die Scheibe ist eine drehbare Spindel, die in der Mitte des Ventils verläuft. Indem der Benutzer die Drehung der Spindel steuert, kann er die Position der Scheibe im Rohrquerschnitt anpassen, was den Durchflussbereich des Mediums vergrößert oder verringert.
Schmetterlingsventile werden im Allgemeinen in zwei Hauptdesigns unterteilt:
Zentrische Schmetterlingsventile: Die Scheibe ist symmetrisch entlang der Spindel angeordnet. Diese Bauweise eignet sich für den allgemeinen Gebrauch, ist aber möglicherweise nicht ideal für Hochleistungsanwendungen.
Exzentrische Schmetterlingsventile: Die Scheibe ist exzentrisch mit der Spindel verbunden. Dieses Design bietet weniger Verschleiß und Abnutzung und kann in Anwendungen mit höherem Druck verwendet werden.
Vorteile:
Schneller Betrieb: Schmetterlingsventile können schnell geöffnet und geschlossen werden, was sie ideal für Notfälle oder Systeme mit schnellen Anforderungen macht.
Kompakte Größe: Sie benötigen im Vergleich zu anderen Ventiltypen weniger Platz, was sie in engen Räumen nützlich macht.
Geringe Kosten: Ihre Herstellung ist relativ günstig, was sie zu einer budgetfreundlichen Option macht.
Anwendungsbereiche
Schmetterlingsventile werden in verschiedenen Branchen eingesetzt:
Wassermanagement: Sie sind ideal für die Durchflussregelung in Kläranlagen und Wasserverteilungssystemen.
Chemieindustrie: Sie werden beim Transport von Chemikalien verwendet, wobei jedoch die Materialverträglichkeit beachtet werden muss.
Lebensmittel- und Getränkeindustrie: Sie können in Lebensmittelverarbeitungsanwendungen eingesetzt werden, die hygienische Designanforderungen haben.
Wartung und Reparatur
Regelmäßige Wartung von Schmetterlingsventilen verlängert deren Leistung und Lebensdauer. Die Wartung umfasst den Austausch von Dichtungen, die Schmierung und die Überprüfung mechanischer Komponenten. Eine ordnungsgemäße Wartung verhindert potenzielle Ausfälle und verbessert die Betriebseffizienz.
Schmetterlingsventile sind aufgrund ihrer Flexibilität, wirtschaftlichen Effizienz und schnellen Betriebsfähigkeit in vielen Systemen eine bevorzugte Ventilart. Die Auswahl des richtigen Designs ist jedoch von entscheidender Bedeutung, um den spezifischen Anforderungen einer jeden Anwendung gerecht zu werden.
