Wärmeübertragungsprodukte / Ventilkühlkörper

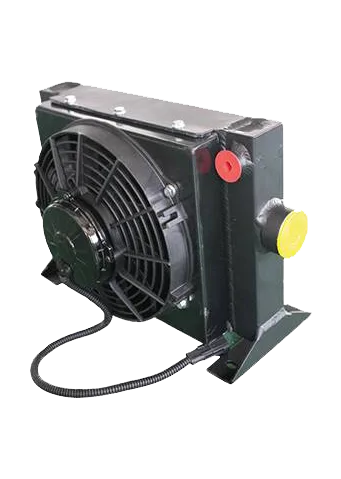

Fan-Gehäusekühler MIT-Ventilator-Gehäusekühler sind ein Kühlsystem, das in der Regel in hydraulischen Systemen, Fahrzeugmotoren in der Automobilindustrie, industriellen Maschinen, Energiekraftwerken, landwirtschaftlichen Bereichen, Bauwesen, Flugzeugen, Schiffen und Eisenbahnen sowie in verschiedenen Anwendungsbereichen eingesetzt wird. Sie werden verwendet, um das Öl hydraulischer Systeme durch Luft, die durch Flügelrohre mit einem Gebläse angetrieben von einem Wechselstrom-, Gleichstrom- oder Hydraulikmotor strömt, zu kühlen. Die hochfeste Aluminiumlegierungskühlrippeneinheit, die Fin genannt wird, wird durch einen Lötprozess unter Vakuum an das Rohr angebracht. Die spezielle Konfiguration der Kühlrohre erhöht die Turbulenz des Mediums und damit die Wärmeübertragungskapazität. Darüber hinaus verbessern spezielle Flügel auf den Kühlrohren den allgemeinen Wärmeübergangskoeffizienten weiter. Als Ergebnis entsteht ein sehr kleines, leichtes, stabiles, technologisch und ergonomisch verbessertes Produkt.

Allgemeine Informationen

Technische Spezifikationen

Anwendungsbereiche

Angebotsformular

Fanless oil coolers do not require the use of an additional fluid other than air; they use air as a fluid. They take up relatively less space as an area compared to other heat exchangers. Since they are less costly than other piping equipment, the cost of heat transfer is also lower. In places where the use of fanless oil coolers is challenging, gasketed plate heat exchangers, brazed plate heat exchangers, and tube heat exchangers are used.

FANLESS OIL COOLER PARTS

The components of an air-oil cooler may vary depending on the specific design and application, but generally include the following:

Fins and Tubes: Fins on the tubes of an air-oil cooler play a significant role in increasing heat transfer efficiency. These fins are designed as thin, protruding structures attached to the outer surface of the tubes through which the oil flows. Finned tubes direct the flow of air over the heat exchanger and provide efficient heat distribution, helping to optimize cooling performance.
Fan(s): Fans are used to pass air through the heat exchanger and enhance the cooling process. They typically operate electrically and can be mounted directly on the cooler or remotely depending on the design.
Motor and Drive Unit: There is a motor and drive unit to operate the fans. Depending on the design, this can be an integral part of the cooler or a separate unit.
Mounting Brackets or Feet: These components provide a means to securely mount the air-oil cooler to a machine or cooling structures. Mounting brackets or feet are designed to ensure stability and proper positioning.
Inlet and Outlet Connections: Ports for oil inlet and outlet are essential. These connections allow the flow of oil to the heat exchanger and facilitate the cooling process.
Temperature Control Devices (Thermostats): Fanless oil coolers include temperature control devices like thermostats or control valves to regulate the flow of oil or adjust cooling capacity according to operating conditions.
Protective Grilles, Frame, or Casing: Designed to prevent foreign objects, residues, or unwanted materials from entering the fanless oil cooler. It prevents potential damage to the heat exchanger or fans.

The specific design and features of an air-oil cooler may vary depending on factors such as application, cooling requirements, and the type of machine designed for cooling.

MIT FANLI YAĞ SOĞUTUCU SERİSİ TEKNİK ÖZELLİKLERİ

Produkt	Ölfluss min-max	Max. Kühlleistung	Volt	Leistung	Luft	Ø Lüfter	Lüfterdrehzahl	Elektrischer Schutz	Kapazität	Gewicht
FYS 12 - 12/24	10-40	3	12/24 Gleichstrom	130	560	ø167	4400	68	0.7	3.7
FYS 12 - 01	10-40	3	230 Wechselstrom	25	450	ø160	1450	44	0.7	3.7
FYS 13 - 12/24	20-80	6,5	12/24 Gleichstrom	130	1.060	ø225	3400	68	1.4	5.3
FYS 13 - 01	20-80	6,5	230 Wechselstrom	63	680	ø200	2750	44	1.4	5.5
FYS 14 - 12/24	40-100	10	12/24 Gleichstrom	130	1.060	ø225	3400	68	1.7	6.3
FYS 14 - 01	40-100	10	230 Wechselstrom	63	680	ø200	2750	44	1.7	6.3
FYS 15 - 12/24	60-120	14	12/24 Gleichstrom	130	1400	ø280	1400	68	2.3	8.1
FYS 15 - 01/02	60-120	14	230/400 Wechselstrom	63	1.000	ø250	1000	54	2.3	10
FYS 15 - 03 HYDROMOTOR	60-120	14	-	-	1.480	ø250	1480	-	2.3	10
FYS 16 - 12/24	80-140	25	12/24 Gleichstrom	130	1.710	ø305	2570	68	4	12.5
FYS 16 - 01/02	80-140	25	230/400 Wechselstrom	72	1.700	ø300	1380	54	4	14
FYS 16 - 03 HYDROMOTOR	80-140	25	-	-	2.390	ø300	1500	-	4	14
FYS 17 - 12/24	100-160	30	12/24 Gleichstrom	130	2.630	ø385	2900	68	5.7	18
FYS 17 - 01/02	100-160	30	230/400 Wechselstrom	165	2.900	ø350	1380	54	5.7	20
FYS 17 - 03 HYDROMOTOR	100-160	30	-	-	4.080	ø350	1500	-	5.7	20
FYS 18 - 12/24	120-200	35	12/24 Gleichstrom	260	2.800	ø280 x2	2680	68	7.5	23
FYS 18 - 01/02	120-200	35	230/400 Wechselstrom	100	2.000	ø250 x2	1380	44	7.5	25
FYS 19 - 12/24	150-250	40	12/24 Gleichstrom	130	2.630	ø385	2900	68	9	26
FYS 19 - 01/02	150-250	40	230/400 Wechselstrom	165	2.900	ø350	1380	54	9	28
FYS 19 - 03 HYDROMOTOR	150-250	40	-	-	4.080	ø350	1500	-	9	28
FYS 20 - 12/24	180-300	50	12/24 Gleichstrom	260	3.420	ø305 x2	2570	68	14	39
FYS 20 - 01/02	180-300	50	230/400 Wechselstrom	450	6.900	ø500	1320	54	14	46
FYS 20 - 03 HYDROMOTOR	180-300	50	-	-	7.200	ø500	1500	-	14	46
FYS 21 - 01/02	250-500	75	230/400 Wechselstrom	490	8.000	ø400 x2	1400	54	18	ß

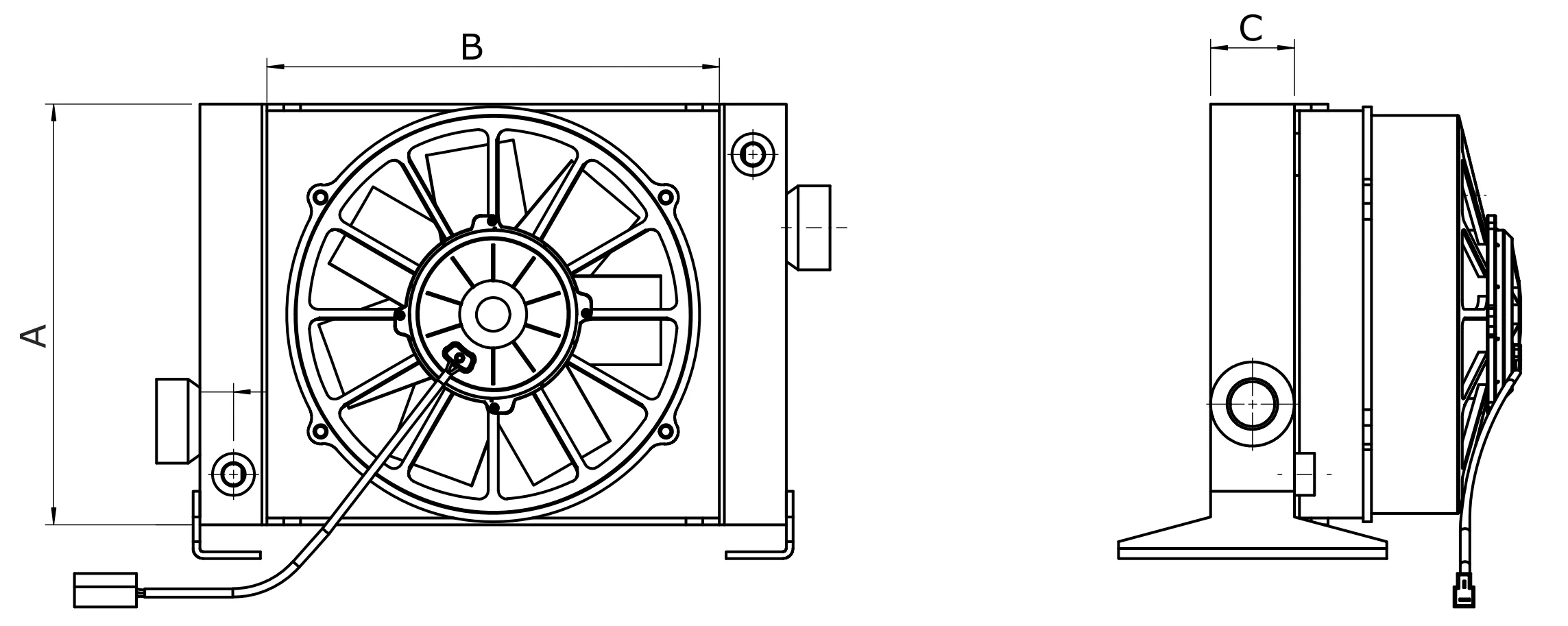

MIT FANLI YAĞ SOĞUTUCU SERİSİ BOYUTLARI

Produkt

A (mm)

B (mm)

C (mm)

FYS 12 - 12/24

230

242

FYS 12 - 01

242

228

FYS 13 - 12/24

230

242

FYS 13 - 01

228

242

FYS 14 - 12/24

296,5

320

FYS 14 - 01

296,5

321

FYS 15 - 12/24

360,5

380

FYS 15 - 01/02

359

380

FYS 15 - 03 HYDROMOTOR

360,5

380

FYS 16 - 12/24

426

445

FYS 16 - 01/02

426

445

FYS 16 - 03 HYDROMOTOR

429

445

FYS 17 - 12/24

537,5

540

FYS 17 - 01/02

537,5

540

FYS 17 - 03 HYDROMOTOR

540,5

540

FYS 18 - 12/24

424,5

726

FYS 18 - 01/02

424,5

726

FYS 19 - 12/24

478,5

566

100

FYS 19 - 01/02

478,5

566

100

Lebensmittel

Lebensmittelsicherheit ist äußerst wichtig. Daher werden in Lebensmittelanwendungen verwendete Wärmetauscher vollständig aus rostfreiem Stahl hergestellt. Das Lebensmittel kommt nur mit rostfreien Oberflächen und speziellen Dichtungen in Kontakt, die eine FDA-Zulassung erhalten haben. Einige der Systeme, die in diesem Bereich verwendet werden, sind wie folgt:

Automobilindustrie

Echangeurs de chaleur de marque MIT sont la marque la plus choisie dans le secteur de l'automobile en Turquie. Nos produits de groupe de transfert de chaleur sont utilisés dans les processus suivants de ce secteur.

Schifffahrt

Schiffe müssen aufgrund ihrer isolierten Eigenschaften, die sie für lange Zeit mit ihren eigenen Ressourcen reisen lassen, selbsttragend sein und die effiziente Funktion aller Systeme ist von entscheidender Bedeutung. Die Bereiche, in denen wir im Bereich der Schifffahrt tätig sind, umfassen unsere Plattenwärmetauscher und ergänzenden Produkte wie folgt.

Heizung, Lüftung und Klimaanlage

Die Abkürzung HVAC, die durch die Anfangsbuchstaben der Wörter Heating, Ventilating, Air Conditioning gebildet wird, bezieht sich im Allgemeinen auf Heizungs-, Lüftungs- und Klimaanlagensysteme. Plattenwärmetauscher sind eine häufig verwendete Wärmeübertragungstechnologie in diesem Bereich. Einige HVAC-Systeme, die Plattenwärmetauscher verwenden, sind wie folgt:

Petrochemie und Pharmazie

In the fields of chemistry and pharmaceuticals, there is a need for heat exchangers that can operate at high temperatures and pressures. In addition to this need, these exchangers must be designed to be suitable for the use of corrosive (hazardous), aggressive gases, and liquid flow. We offer solutions tailored to the needs of the petrochemical and pharmaceutical industries with welded and semi-welded MIT Plate Heat Exchangers that meet these requirements.

Metallindustrie

Ekin Endüstriyel trägt durch sein breites Produktspektrum und anpassbare Lösungen zum Mehrwert der Metallindustrie bei. Als zuverlässiger Partner in der dynamischen und wettbewerbsfähigen Welt der Metallindustrie zeichnet es sich aus. Das erfahrene Team und der innovative Ansatz des Unternehmens streben danach, seinen Kunden höchste Qualität, Effizienz und Zuverlässigkeit zu bieten.

Energy

Wärmetauscher werden im Energiebereich häufig verwendet. Der Einsatz von Wärmetauschern in Bereichen wie geothermischen Kraftwerken, der Kühlung von thermischen Kraftwerken, integrierten Solaranlagensystemen, plötzlichen Wasserheizern und der Rückgewinnung von Wärmeenergie ermöglicht die Schaffung schneller, effektiver und wirtschaftlicher Lösungen.

Textil

In the textile industry, the temperature of the wastewater generated after processes like dyeing, bleaching, hardening, and printing is an important source of energy. Nowadays, many textile companies reduce fuel consumption, prevent thermal pollution, shorten dyeing time, lower dyeing costs, and increase operational capacity and efficiency by using the heat of this wastewater with MIT Plate Heat Exchangers.
